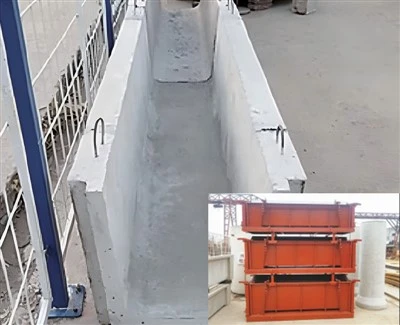

Dieses modulare Schalungssystem verfügt über hoch{0}feste Rahmen aus legiertem Stahl und verstellbare Paneele. Optimierte Steifigkeit (Durchbiegung kleiner oder gleich 1/500) und schnelle -Demontagesysteme ermöglichen die hochwertige -Formung von speziell-geformten Kabelgräben, ideal für kleine -maßstäbliche oder vor Ort anpassbare-Projekte.

Verwendung

Gießen Sie -vor Ort -Standard-Kabelgräben vor Ort für den unterirdischen Schutz von Rohrleitungen wie Stromkabeln und Kommunikationsleitungen. Passt sich an Szenarien wie die teilweise Sanierung städtischer Straßen, temporäre Kabelkanäle in Fabrikbereichen und Notfallprojekte an, besonders geeignet für Projekte mit hohen Anforderungen an die Bauflexibilität.

Anwendungsfelder

Kommunale Instandhaltung

Kabelgräben für Straßenreparaturabschnitte in Städten, temporäre Verlegung von Stromleitungen.

Industrielle Renovierung

Kabelgräben, Erneuerung der Ausrüstung von Fabriken, temporäre Stromversorgungsanlagen in Lagerbereichen.

Notfallprojekte

Wiederaufbau von Kabelkanälen nach Katastrophen, temporäre Entwässerung und integrierter Stromleitungszug.

Besondere Strukturen

Kabelgräben für Kletterabschnitte, unregelmäßige Querschnitte-, verbunden mit bestehenden Rohrleitungen.

Spezifikationstabelle

Parameter	Spezifikationsbereich	Notizen
Kanalabmessungen (B×T)	0.5m×0.6m - 3m×2m	Vor Ort-einstellbar (±5 mm Toleranz)
Einheitslänge	1m - 5m	Modulares Spleißen für unterschiedliche Bedingungen
Wandstärke	80 mm - 200 mm	Anpassbar je nach Lastanforderungen (typischerweise 100–150 mm)
Gelenktyp	Flach / Abgestuft	Nahtlose Verbindung mit Schalungssystem

Materialtabelle

Komponente	Material	Eigenschaften
Hauptschalung	Q235B-Stahlplatte	Hervorragende Plastizität und Schweißbarkeit, pulverbeschichtet (größer oder gleich 60 μm)
Einstellteile	45# Stahlschraubenstange	Präzise Gewindeeinstellung (±30 mm)
Dichtungsstreifen	Silikonkautschuk	Kompressionsbeständig,-langfristiger Einsatz in feuchter Umgebung
Stützstruktur	Warm-gewalztes Vierkantrohr	80 mm × 80 mm Querschnitt, verbesserte Steifigkeit

Tabelle der technischen Parameter

Parameter	Technischer Indikator	Bemerkungen
Tägliche Berichterstattung	20-30㎡/Tag (Einzelschicht)	Variiert je nach Bedingungen und Fähigkeiten des Bedieners
Wiederverwendungszyklen	Größer oder gleich 300 Zyklen	Anti-Antihaftbehandlung, 5+ Jahre Lebensdauer
Betonsorte	C25-C40	Kompatibel mit Faser-/SCC-Beton
Maßtoleranz	Länge ±5 mm, Tiefe ±3 mm	Laser-kalibrierte dynamische Anpassung
Hilfsausrüstung	Vibratoren / Hydraulikheber	Erfordert ein 3-7,5-kW-Stromversorgungssystem

Produktmerkmale

Anpassungsfähigkeit vor Ort-

• Schnellverstellung: Schraubstangenmechanismus (Bereich ±30 mm)

• Spezielle-Formanpassung: Benutzerdefinierte Kurven (R größer oder gleich 1 m)

• Transport-kostenlos: Die Montage vor-vermeidet 5+ % Schäden an Fertigteilen

Effizientes Bauen

• 2-stündige Montage: Modularer Aufbau (weniger als oder gleich 20 Schraubverbindungen)

• Spiegelglanz (Ra1,6 μm): Verputzen entfällt

• 30 % Energieeinsparung: im Vergleich zur Fertigteilproduktion

Kostenvorteil

• 60 % niedrigere Vorlaufkosten: im Vergleich zu vorgefertigten Formen

• 97 % Materialausnutzung: Intelligente Betonverteilung

Qualitätssicherung

• 150 N/mm² Steifigkeit: Keine Verformung

• Bewehrungssucher: ±2 mm Deckdicke

Zielkunden

Kleine Bauteams und kommunale Wartungseinheiten;
Projektteams zur Ausrüstungserneuerung von Industrieunternehmen;
Einheiten für den Bau von Notfalltechnik und temporären Einrichtungen;
Die Verantwortung für Kabelgrabenbauunternehmen;
Bei Projekten in abgelegenen Gebieten mangelt es an Transportbedingungen für vorgefertigte Komponenten.
